[mr.bapt]

A tout hasard tu as fait une mesure de boucle et une mesure de terre pour voir si le neutre edf est bien relié a la terre (déjà vu)

Pour l'histoire du neutre EDF à la terre, il suffit simplement de prendre la tension entre neutre et terre. En régime TT tu ne dois pas trouver plus de 10/15V.

La mesure de terre chez Fred ne poserait pas les soucis qu'il a rencontré.
Mais il est certain que c'est toujours bien d'en faire une (encore faut il pouvoir se faire prêter l'appareil de mesure, et faire de préférence la méthode des 62% ... un truc d'électricien, pas de bon mécano quoi ).

[fdelam]

Pour info, j'ai déjà révisé totalement mon installation électrique, j'ai aussi refait ma terre en enfouissant 10m de câble rigide en 16mm² éfiloché qui est relié à mon piquet de terre originel.
Je n'ai pas de telluromètre, mais j'ai mesuré la résistance entre le neutre et la terre avant et après.
Avant j'avais environ 500kΩ et après moins de 200kΩ.
je mesure entre 0 et 0.2V entre la terre et le neutre.

J'ai réservé mon variateur et une armoire de commande numérique complète chez mon fournisseur de pièces détachées, reste les problèmes de surtension à régler.

J'ai la solution onduleur d'occase et j'en trouve sur LBC.
Ce sont des engins qui ont 10-15 ans dont les batteries sont mortes ou absentes et ça vaut environ 1500.

Mais dans mes recherches, j'ai découvert un autre appareil qui permet de réguler la tension.

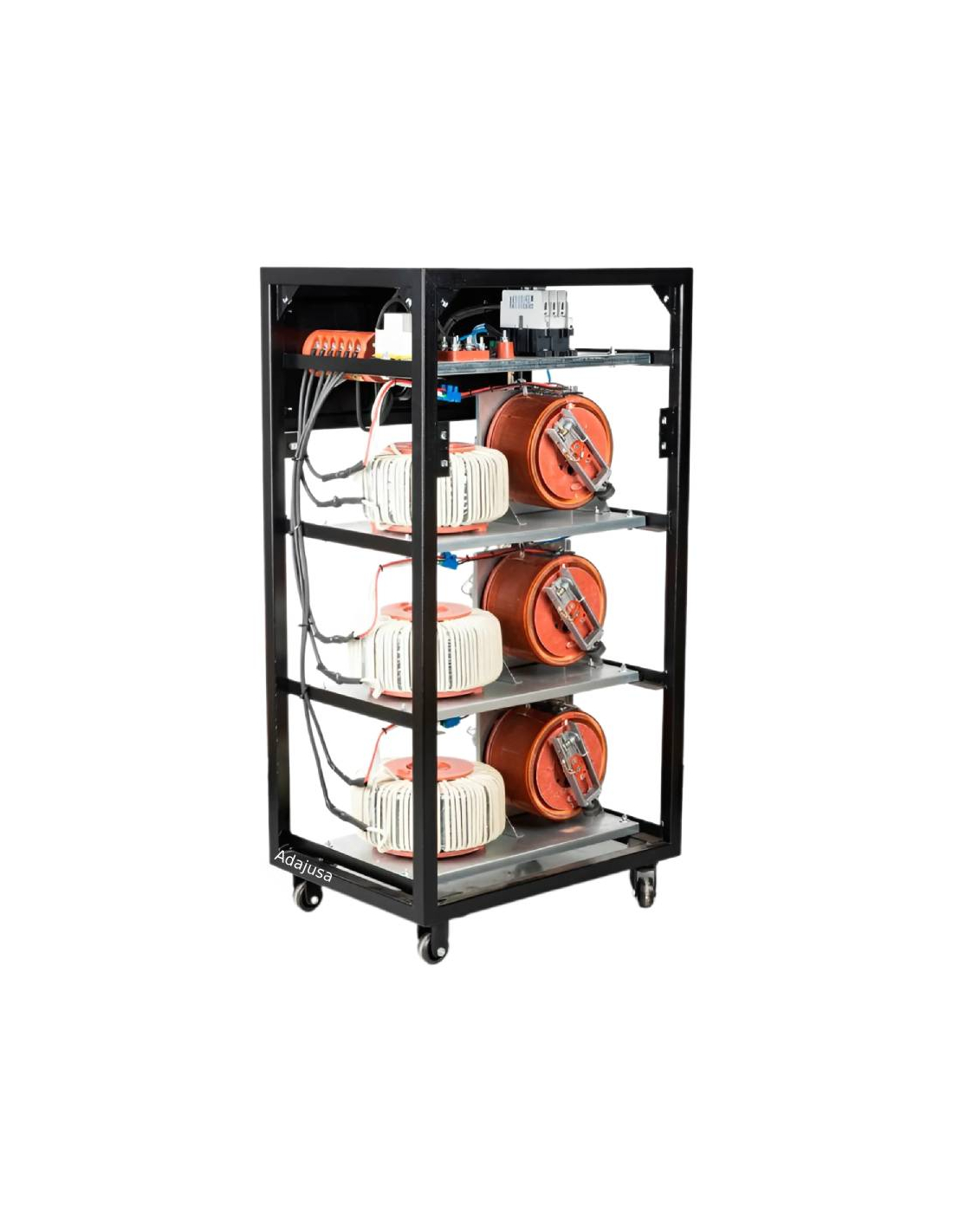

Le régulateur de tension à servomoteur :


Ça me parait plus rustique qu'un onduleur du fait qu'il y a nettement moins d'électronique et c'est peut être plus adapté à ma problématique.
J'ai déjà une idée du prix de ce genre d'engin puisque j'en ai trouvé un dans ce catalogue en ligne.
J'ai fait quelques autres demandes de devis, dont deux direct en Chine.
J'attends encore une paire de réponse avant de prendre la décision.

[Briiice]

Salut,

Regarde du côté de auto-transformateur, c est peut être une solution aussi.

[fdelam]

Salut,

Regarde du côté de auto-transformateur, c est peut être une solution aussi.

Ces machins sont des autotransfo, mais réglables phase par phase et qui peuvent réguler la tension à la vitesse de 90v/s pour le modèle que je présente au dessus.

L'autotransfo classique permet d'isoler des variations brusques du réseau mais est statique, c'est à dire qu'il ne corrige pas les variations lentes de tension.

Je n'ai pas de problème de micro coupure ou de variation brusque, mon problème est de réguler la tension réseau qui m'arrive entre 415 et 450VAC d'après ce que j'ai pu mesurer de nombreuses fois.

[jpelulu]

Pour info, j'ai déjà révisé totalement mon installation électrique, j'ai aussi refait ma terre en enfouissant 10m de câble rigide en 16mm² éfiloché qui est relié à mon piquet de terre originel.
Je n'ai pas de telluromètre, mais j'ai mesuré la résistance entre le neutre et la terre avant et après.
Avant j'avais environ 500kΩ et après moins de 200kΩ.
je mesure entre 0 et 0.2V entre la terre et le neutre.

J'ai réservé mon variateur et une armoire de commande numérique complète chez mon fournisseur de pièces détachées, reste les problèmes de surtension à régler.

J'ai la solution onduleur d'occase et j'en trouve sur LBC.
Ce sont des engins qui ont 10-15 ans dont les batteries sont mortes ou absentes et ça vaut environ 1500.

Mais dans mes recherches, j'ai découvert un autre appareil qui permet de réguler la tension.

Le régulateur de tension à servomoteur :


Ça me parait plus rustique qu'un onduleur du fait qu'il y a nettement moins d'électronique et c'est peut être plus adapté à ma problématique.
J'ai déjà une idée du prix de ce genre d'engin puisque j'en ai trouvé un dans ce catalogue en ligne.
J'ai fait quelques autres demandes de devis, dont deux direct en Chine.
J'attends encore une paire de réponse avant de prendre la décision.

Comment est-ce possible une résistance de 200k Ohms entre terre et neutre !
Il y a un isolement quelque part, ou le neutre réseau est en défaut..
Ou bien tu es en neutre isolé auquel cas il faut un cpi

[fdelam]

Comment est-ce possible une résistance de 200k Ohms entre terre et neutre !
Il y a un isolement quelque part, ou le neutre réseau est en défaut..
Ou bien tu es en neutre isolé auquel cas il faut un cpi

J'effectue cette mesure avec mon multimètre classique, pas avec un appareil spécifique de mesure de terre.

Je sais qu'il y a plusieurs régimes de neutre, mais il y en a ou le neutre est la terre au niveau du transfo du quartier et comme il est à 300m, avec la résistivité du sol, cette valeur ne me paraissait pas trop délirante.
Mais je peux me tromper, je suis pas spécialiste BT et c'est bien pour avoir des commentaires que j'ai donné la valeur ici.
Je n'ai effectivement pas trouvé d'info vraiment pertinente sur le net...

[mr.bapt]

Hello,

à partir du moment ou tu as une arrivée Enedis basse tension, tu es forcément en régime TT (sauf cas très particuliers, du style poste transformateur Enedis intégré au bâtiment).
D'ailleurs, la norme NFC15-100 impose un régime TT au sein d'un logement.

Tu peux utiliser un transfo d'isolement pour changer de régime de neutre, le seul intérêt serait d'avoir 0V ou très proche entre neutre et terre. Je ne pense pas que ta valeur neutre-terre soit assez significative pour poser problème à l'électronique de ta machine (mais tu peux toujours prendre la mesure).
Mais dans tout les cas, TT ou TN, tu vas appliquer les demandes de la NFC15-100 relatives à TT en logement (toute l'installation protégée par des différentiels 30mA par exemple).

L'utilisation d'un transformateur d'isolement ne serait pas forcément une solution, car ta tension d'entrée est variable, et la tension en sortie transfo sera donc variable en fonction de la tension d'entrée ... ( éventuellement plus basse, mais sans maitrise complète ).

Je reste plutôt sur une solution à base d'UPS, qui t'assureras d'être protégé contre les surtensions, plus standard, sur lequel on se fiche de l'état des batteries.
Tu cherches seulement à ne pas avoir de surtension, et pas une continuité d'alimentation.

[sebo]

Il serait judicieux de faire venir un pro pour faire une mesure de terre et une mesure de boucle.

[mr.bapt]

En effet une petite mesure de terre par un électricien local, en utilisant la méthode des 62% (3 piquets) serait parfaite.
Cependant, la cause première n'est pas un défaut de terre, mais une surtension.
Une différence de tension notable entre neutre et terre pourrait poser problème à l'électronique de la machine, et pour ça il faut juste un multimètre.

[sebo]

C'est pour ça que j'ai dis de faire une mesure de boucle.

[fdelam]

Comme je l'ai dit plus haut, j'ai déjà mesuré la tension neutre/terre.
Je viens de reprendre une mesure et aujourd'hui, j'ai 0.6VAC.

Je vais m'organiser un passage d'électricien qui saura me mesurer la terre de manière adaptée.

...
Je reste plutôt sur une solution à base d'UPS, qui t'assureras d'être protégé contre les surtensions, plus standard, sur lequel on se fiche de l'état des batteries.
Tu cherches seulement à ne pas avoir de surtension, et pas une continuité d'alimentation.

Donc tu serais plus solution à base d'onduleur d'occase que régulateur de tension à servomoteur ?

[mr.bapt]

Donc tu serais plus solution à base d'onduleur d'occase que régulateur de tension à servomoteur ?

Du moins, c'est un sujet que je maitrise un peu plus :)

[fdelam]

5 heures de route pour négocier et récupérer un rack de commande numérique et un variateur chez mon vendeur de pièces détachées.
Avec le petit onduleur que j'ai acheté précédemment, je vais pouvoir remettre en route toute la partie commande numérique qui est alimentée en 230V.


[fdelam]

Salut à tous

Avec une autre commande numérique complète et le petit onduleur, j'ai pu mener des tests sur ma commande numérique en toute sécurité.


Il a fallu que je remplace certains éléments pour réussir à faire démarrer l'engin et avoir un affichage à l'écran.
Malheureusement, l'affichage reste bloqué, il va falloir reparamétrer la commande numérique.


Heureusement, le fabricant de l'interface de la machine, SOMAB est à Moulins, à 60 kilomètres de chez moi.
J'ai déjà un bon contact avec quelqu'un au SAV de cette boite qui va m'aider à reprogrammer l'engin.
Il faudra juste que j'aille là ba avec ma commande numérique sous le bras.

Concernant les problèmes de surtension, j'ai choisi la solution régulateur de tension à servomoteur et je l'ai commandé la semaine dernière chez un fabricant en Chine.
A ce jour, je dois avoir entre 45 et 50 jours de délai avant réception.

régulateur de tension a servomoteur.png (342.66 Kio) Vu 15004 fois

Toujours à propos des problèmes de surtensions, j'ai saisi le délégué au règlement à l'amiable des litiges avec ENEDIS via un courrier recommandé, mais je n'ai pas de nouvelles pour l'instant.

[Buelldog]

Merci pour ces info, tu tiens visiblement le bon bout.
Bon courage

[jean louis]

Bonjour, Si Enedis te répond tu as de la chance, si pas de réponse passe par là, moi il n' a que comme çà que j'ai eu un semblant de réponse

https://www.energie-mediateur.fr/les-li ... -probleme/

[fdelam]

Bonjour, Si Enedis te répond tu as de la chance, si pas de réponse passe par là, moi il n' a que comme çà que j'ai eu un semblant de réponse

https://www.energie-mediateur.fr/les-li ... -probleme/

C'est déjà prévu, merci Jean Louis.

[ormain]

Merci pour tes infos régulières

[fdelam]

Ça progresse.

Le SAV de Cazeneuve (fabricant du tour) m'a transmis les fichiers de configuration de la machine, comme ça, je n'ai même pas besoin de chercher à récupérer les fichiers sur la disquette de 1999 qui était dans l'armoire électrique du tour.
De toute façon, mon interlocuteur chez Cazeneuve m'a dit que lors d'une intervention sur la machine en 2015, le technicien s'est aperçu que cette disquette était vérolée...
Donc tout est prêt pour la remise en fonction de la commande numérique avec l'aide du SAV de SOMAB à Moulins vers la fin Juillet.

J'ai eu aujourd'hui un appel d'ENEDIS qui vont effectuer des vérifications sur le réseau à partir du 10/07.
Mon dossier a été transmis au service juridique pour ma demande d'indemnisation, celle ci ayant de fortes chances d'aboutir puisque j'ai des photos qui prouvent les surtensions.

Par contre, pas de nouvelles de mon régulateur de tension chinois...

[fdelam]

Finalement...





Reste encore un long voyage avant le branchement à l'atelier.

[Buelldog]

Ça fait plaisir à lire

[ultramars]

Reste encore un long voyage avant le branchement à l'atelier.

Et puis tu va vérifier que ce régulateur donne du courant régulier avant de le brancher sur ta machine...

[fdelam]

Et puis tu va vérifier que ce régulateur donne du courant régulier avant de le brancher sur ta machine...

A priori, c'est un peu fait pour...
Mais oui, je vais surveiller ça.

[fdelam]

C'est le EVER AEON qui va transporter mon régulateur de tension.
Chargement prévu le 22/07 à Shenzen, déchargement à Rotterdam prévu le 20/08

ever aeon 15072025.jpg (424.5 Kio) Vu 14626 fois

[fdelam]

Salut

Le EVER AEON qui transporte mon régulateur de tension devait être à Rotterdam aujourd'hui, mais il est encore dans la Manche et a donc un peu de retard.

everaeon 25082025.jpg (305.34 Kio) Vu 10449 fois

Avec l'aide Somab à Moulins, la commande numérique est de nouveau opérationnelle et j'ai pu avoir quelques astuces comme l'accès à des menus utilitaires d'une manière qui n'est pas décrite dans la documentation machine.
Une des cartes était grillée.

Je dois attendre le régulateur de tension avant de tester la partie puissance de la machine.

Enedis a reconnu la présence de variation de tension sur le transformateur de quartier et j'ai un dossier de demande d'indemnisation ouvert.
J'ai présenté ma demande, mais peut être à cause du mois d'Aout, je n'ai pas de retour pour l'instant.

[Buelldog]

Salut, on dirait que le ciel s'éclaircit un peu, c'est cool.
Bon courage à bientôt pour l'enchaînement de bonnes nouvelles

[fdelam]

Salut

Ça pourrait avancer un peu mieux, mais je n'ai pas de prise sur certains délais
Le bateau qui transportait le régulateur de tension a eu une semaine de retard par rapport à l'estimation de départ.
Chaque étape comme le déchargement, le dédouanement... C'est un jour au minimum.

etat regulateur.jpg (98.68 Kio) Vu 10188 fois

Concernant ENEDIS, j'ai déjà envoyé des mails de demande d'information ou de relance.
Je sais qu'"ils sont lus, mais je n'ai pas de nouvelle de mon dossier d'indemnisation depuis un mois.

Pour favoriser la sortie de crise de mon activité, j'ai mis en vente une guitare par l'intermédiaire d'un magasin à Nancy.
On sait jamais, ça peut intéresser quelqu'un d'ici...

vigier excalibur en vente.jpg (354.55 Kio) Vu 10188 fois

[fdelam]

J'ai réceptionné le régulateur de tension, j'aurais bien aimé que tout se passe correctement, mais non...





[jpelulu]

Diable tu les collectionnes les déboires.
J'espère que ce n'est que la tôle.
Tu portes réclamation retour et remboursement..
Les frais retour étant exorbitants, vont te proposer un remboursement en dédommagement,
Courage.

[fdelam]

...
Les frais retour étant exorbitants, vont te proposer un remboursement en dédommagement,
...

C'est grosso merdo le prix de la machine.

Qu'entends tu par "ça mérite un mensonge" ?
Dire que le truc est HS ?
