Assemblage/Calage cardan

Message par KUB »

Petit post pour expliquer l'assemblage et le calage des cardans:
CV clocking

prépa cardan:
Prépa cardan

Grosso merdo c'est pour avoir une répartition des charge/forces/cisaillement uniforme et ainsi ne pas user le cardan prématurément

Les différentes partie de la noix de cardan (CV-joint):

Le corps (housing):

La cage:

L'etoile (on compte biens 6 dents comme dans le corps)

Les billes, vous savez déjà ce que c'est :06:

Pour l'assemblage:

Il faut insérer l'étoile dans la cage comme ce ci:

le double chanfrein de la cage avec le coté rebord de l'etoile

le simple chanfrein de la cage avec le coté lisse de l'etoile

il faut mettre une bille et assemblé le tout avec le corps (toujours avoir la rainure seul du corps coté lisse de l'etoile)
Assemblez impérativement une grosse dent en face d'une dent (étoile VS corps)

Puis monter les billes une a une en faisant bouger l'etoile et la cage au niveau des emplacements de billes (gaffe a pas faire tout tomber!)
La on vois le calage couronne VS etoile (Grosse dent couronne 1 VS petite dent etoile 2 et 3 vs 4)

Maintenant on vas monter les noix sur l'axe de cardan:
Le trais jaune est le segment qui relie une cannelure pile en face d'une autre histoire de bien visualiser

La noix ce monte coté lisse vers l’extérieur du cardan
On assemble l'axe avec la noix, le trais jaune en face de l'un des trous de vis de cardan (3 vs 4) (qui est dans le prolongement de la grosse dent de l'etoile)

Passez les soufflets et colliers avant de poser la nouvelle noix

Puis a l'opposé, on insert la noix de la même manière mais dans le prolongement d'une des petite dent de l'etoile (1 vs 2):

Vous pouvez graisser et clipser les support de soufflet sur les noix en utilisant deux vis comme guide pour ne pas obstruer les trous

Voila comment assembler un cardan et le synchroniser
On dis merci ALIKA
Modifié en dernier par KUB le mardi 16 oct. - 17:10, modifié 2 fois.
Avatar du membre
tomatich
Membre d'Honneur
Membre d'Honneur
Messages : 8169
Enregistré le : mercredi 19 oct. - 22:07
Localisation : 84 - Nord Vaucluse

Re: Assemblage/Calage cardan

Message par tomatich »

Quand je l'avais fait je ne m'étais pas occupé du trait jaune, d'ailleurs je n'ai pas compris son rôle?
Il ne faut pas chercher à ajouter des années à sa vie, mais plutôt essayer de rajouter de la vie à ses années. O. Wilde
Mon Syncro 2.1 MV
Avatar du membre
KUB
Membre d'Honneur
Membre d'Honneur
Messages : 6898
Enregistré le : dimanche 27 janv. - 17:41
Localisation : 35 - Betton

Re: Assemblage/Calage cardan

Message par KUB »

La c'est mieux? :06:
Avatar du membre
ningaloo
Régulier
Régulier
Messages : 981
Enregistré le : vendredi 05 août - 8:18
Localisation : 94 - Maisons-Alfort

Re: Assemblage/Calage cardan

Message par ningaloo »

tomatich a écrit : mardi 16 oct. - 16:31 Quand je l'avais fait je ne m'étais pas occupé du trait jaune, d'ailleurs je n'ai pas compris son rôle?
dans le doc en anglais ils disent de mettre une tige dans les trous des vis de chaque "corps": ca remplace le trait jaune.
C'est c'est tout bien parallèle/ perpendiculaire, c'est que les rainures sont bien alignées.
Avatar du membre
KUB
Membre d'Honneur
Membre d'Honneur
Messages : 6898
Enregistré le : dimanche 27 janv. - 17:41
Localisation : 35 - Betton

Re: Assemblage/Calage cardan

Message par KUB »

Ouais mais faut aussi synchroniser les coté au niveau des étoiles Yellow_Flash_Colorz_PDT_09
Avatar du membre
ultramars
Membre d'Honneur
Membre d'Honneur
Messages : 6899
Enregistré le : mardi 27 déc. - 1:47
Localisation : 020 - NL - amsterdam

Re: Assemblage/Calage cardan

Message par ultramars »

SunLine a écrit : lundi 15 oct. - 22:20
elgato_breton a écrit : lundi 15 oct. - 21:59 Joli Taf !!! j'ai pas saisie ton histoire de grosse / petite dent et ce que tu appels la synchro des noix...
Je t'avoue que je pense comme toi, je comprend pas Yellow_Flash_Colorz_PDT_07

(Au début, je pensais que Pierre voulait voir s'il pouvait lui mettre de la torsion dans la gueule à l'accélération :06: )
KUB a écrit : lundi 15 oct. - 22:29 L’étoile c'est ça:

Et elle a des guide pour les billes, entre chaque billes ont peut appeler ça des dents :06:
Si vous suivez le trais jaune, un coté vous avez une grosse dent et a l'opposé une petite Yellow_Flash_Colorz_PDT_14
vw T3td: Le design des 70`s, la technologie des 80`s, en option la motorisation des 90`s: que demande le peuple ! (sinon sa voiture :laclasse: ) - Doka Syncro Pompier Municipal 1,6TD + Caravelle 1,6TD multivanifiée= daily vanagon driver
ma 1ere caravelle + présentation
un Bus D pour Stoyan
Avatar du membre
ultramars
Membre d'Honneur
Membre d'Honneur
Messages : 6899
Enregistré le : mardi 27 déc. - 1:47
Localisation : 020 - NL - amsterdam

Re: Assemblage/Calage cardan

Message par ultramars »

ultramars a écrit : mardi 16 oct. - 19:40
SunLine a écrit : lundi 15 oct. - 22:20
elgato_breton a écrit : lundi 15 oct. - 21:59 Joli Taf !!! j'ai pas saisie ton histoire de grosse / petite dent et ce que tu appels la synchro des noix...
Je t'avoue que je pense comme toi, je comprend pas Yellow_Flash_Colorz_PDT_07

(Au début, je pensais que Pierre voulait voir s'il pouvait lui mettre de la torsion dans la gueule à l'accélération :06: )
KUB a écrit : lundi 15 oct. - 22:29 L’étoile c'est ça:

Et elle a des guide pour les billes, entre chaque billes ont peut appeler ça des dents :06:
Si vous suivez le trais jaune, un coté vous avez une grosse dent et a l'opposé une petite Yellow_Flash_Colorz_PDT_14
elgato_breton a écrit : mardi 16 oct. - 8:12 Ok d'ac pour les dents, du coup ça donne quoi de les placer de cette manière, ça force moins en rotation ? parce que moi je les ai remises au pif, je n'ai pas prêté attention à ça.
KUB a écrit : mardi 16 oct. - 8:32 C'est d'après les post que ALIKA a pu me passer :beer:
Pour moi c'est pour une juste répartition du cisaillement et des transmissions de force



C'est avec ça que je me suis basé pour le montage
elgato_breton a écrit : mardi 16 oct. - 9:07 Ok, du coup utile pour toi à cause de l'angle un peu plus prononcé du fait de ta boite retournée.

Bon ben j'ai encore appris quelque chose sur la zone !
KUB a écrit : mardi 16 oct. - 9:47 Oui enfin, c'est utile a tout ceux qui refont des cardans ! :P
vw T3td: Le design des 70`s, la technologie des 80`s, en option la motorisation des 90`s: que demande le peuple ! (sinon sa voiture :laclasse: ) - Doka Syncro Pompier Municipal 1,6TD + Caravelle 1,6TD multivanifiée= daily vanagon driver
ma 1ere caravelle + présentation
un Bus D pour Stoyan
Avatar du membre
ultramars
Membre d'Honneur
Membre d'Honneur
Messages : 6899
Enregistré le : mardi 27 déc. - 1:47
Localisation : 020 - NL - amsterdam

Re: Assemblage/Calage cardan

Message par ultramars »

Par contre, les ricains, ils disent qu'il faut démonter et vérifier les cardans tous les ans ou tous les 10 balades dans les dunes: ils sont fous ! Yellow_Flash_Colorz_PDT_22
vw T3td: Le design des 70`s, la technologie des 80`s, en option la motorisation des 90`s: que demande le peuple ! (sinon sa voiture :laclasse: ) - Doka Syncro Pompier Municipal 1,6TD + Caravelle 1,6TD multivanifiée= daily vanagon driver
ma 1ere caravelle + présentation
un Bus D pour Stoyan
Avatar du membre
tomatich
Membre d'Honneur
Membre d'Honneur
Messages : 8169
Enregistré le : mercredi 19 oct. - 22:07
Localisation : 84 - Nord Vaucluse

Re: Assemblage/Calage cardan

Message par tomatich »

ningaloo a écrit : mardi 16 oct. - 17:28
tomatich a écrit : mardi 16 oct. - 16:31 Quand je l'avais fait je ne m'étais pas occupé du trait jaune, d'ailleurs je n'ai pas compris son rôle?
dans le doc en anglais ils disent de mettre une tige dans les trous des vis de chaque "corps": ca remplace le trait jaune.
C'est c'est tout bien parallèle/ perpendiculaire, c'est que les rainures sont bien alignées.
KUB a écrit : mardi 16 oct. - 8:32 C'est d'après les post que ALIKA a pu me passer :beer:
Pour moi c'est pour une juste répartition du cisaillement et des transmissions de force
Bon j'espère que le hasard a bien fait les choses pour moi!
Il ne faut pas chercher à ajouter des années à sa vie, mais plutôt essayer de rajouter de la vie à ses années. O. Wilde
Mon Syncro 2.1 MV
Avatar du membre
Seb589
Habitué
Habitué
Messages : 1869
Enregistré le : jeudi 14 juil. - 12:27
Localisation : 92-61

Re: Assemblage/Calage cardan

Message par Seb589 »

KUB a écrit : mardi 16 oct. - 13:22

il faut mettre une bille et assemblé le tout avec le (toujours avoir la rainure seul du corps coté lisse de l'etoile)
J'en suis au remontage
Quand je les sorts du carton " neuf "

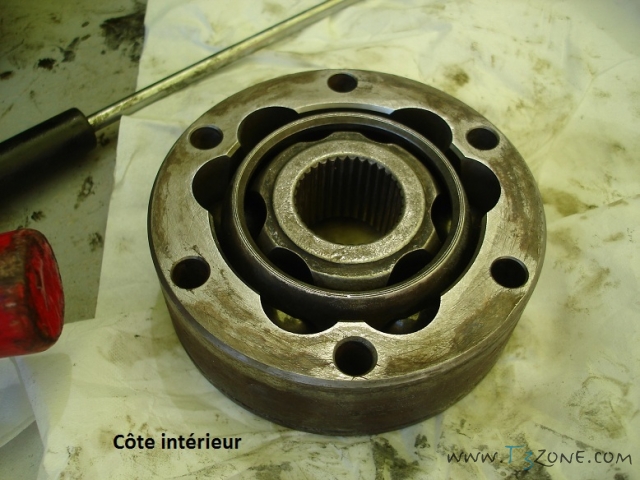

Le côté lisse de l'étoile se trouve du côté des 3 rainures du corps
Et ceux d'origine

C'est normal que tu veuilles inversé le montage ?
T3 1,9 tdi-e de 1985
viewtopic.php?f=18&t=89942
Avatar du membre
KUB
Membre d'Honneur
Membre d'Honneur
Messages : 6898
Enregistré le : dimanche 27 janv. - 17:41
Localisation : 35 - Betton

Re: Assemblage/Calage cardan

Message par KUB »

Le système de rainures est là pour fixer le soufflet
Perso je me suis dis que le soufflet devais tennir correctement comme ca
Et que la rainure seul est pour le bloquage dans la noix

Après je les ai eu démonté
C'est un propos que je ne peux pas affirmer
Avatar du membre
Seb589
Habitué
Habitué
Messages : 1869
Enregistré le : jeudi 14 juil. - 12:27
Localisation : 92-61

Re: Assemblage/Calage cardan

Message par Seb589 »

Ok
Parceque pour moi le soufflet tiens avec les vis

Je vais laisser comme à l'origine alors
T3 1,9 tdi-e de 1985
viewtopic.php?f=18&t=89942
Avatar du membre
marco
Membre Actif
Membre Actif
Messages : 3418
Enregistré le : samedi 25 nov. - 15:50
Localisation : 26 - Drome

Re: Assemblage/Calage cardan

Message par marco »

Bonjour

C'est une noix de cardan avant coté pont.

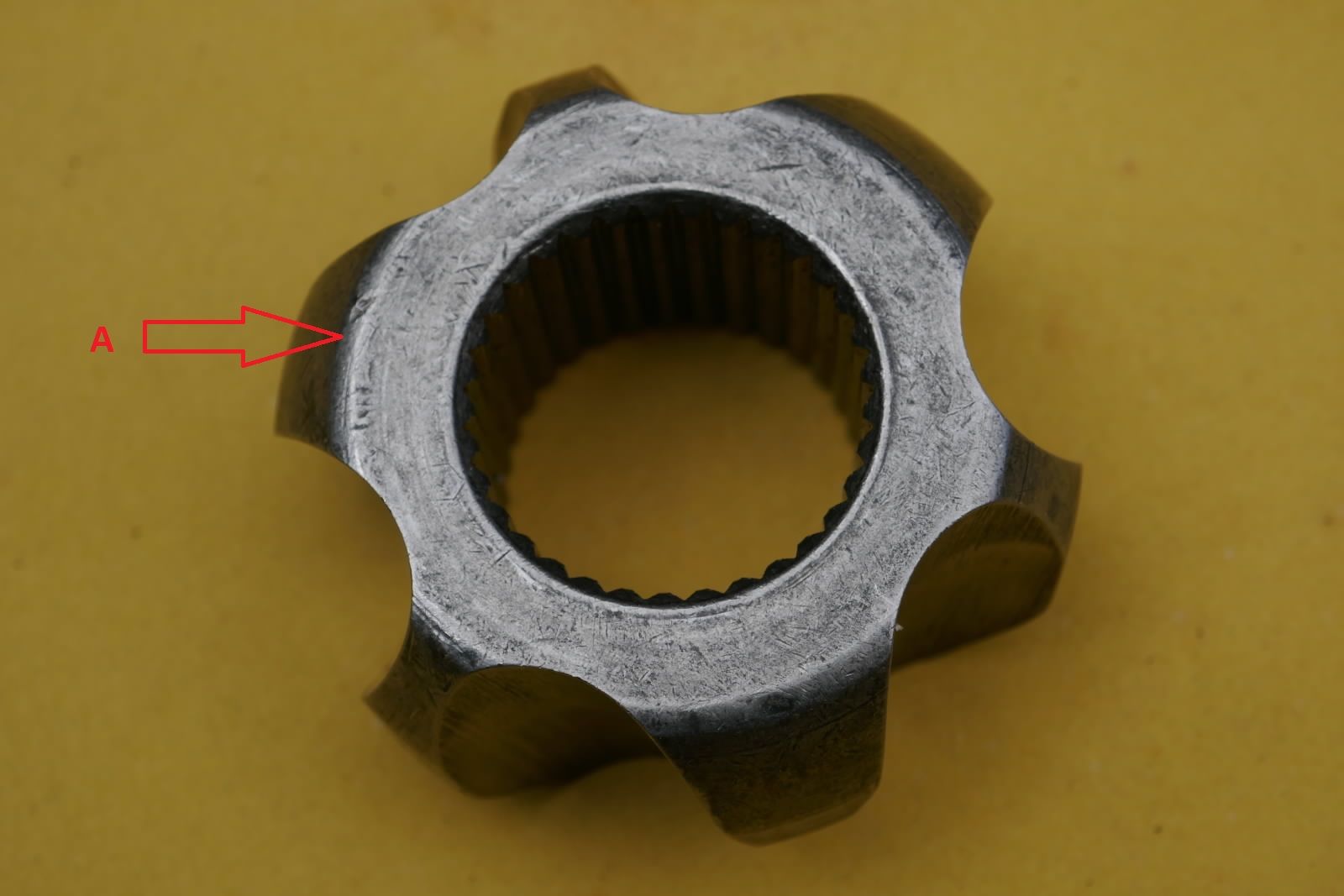

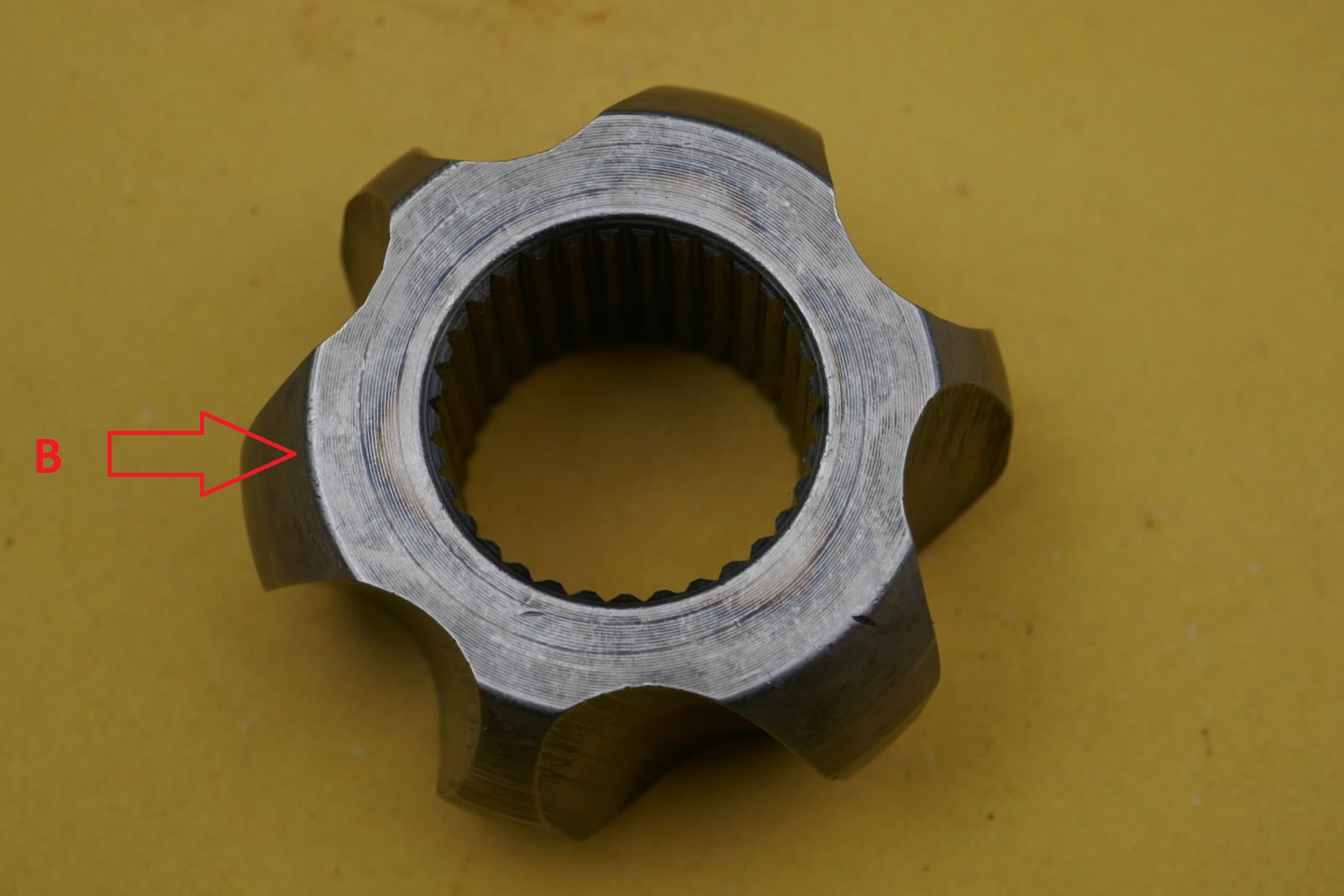

Sur la pièce appelée étoile je n'ai pas de "rebord"
j'ai juste un coté qui est arrondi A sur le bord et pas l'autre coté B

Dans quel sens je monte ?

Merci

Je sais j'aurai du regarder avant....
Marco
Avatar du membre
marco
Membre Actif
Membre Actif
Messages : 3418
Enregistré le : samedi 25 nov. - 15:50
Localisation : 26 - Drome

Re: Assemblage/Calage cardan

Message par marco »

je viens de démonter un cardan arriérè et il est conforme à la description faite par Kub.
Le cardan avant coté pont est donc monté différemment.

Marco
Avatar du membre
ALIKA
conseiller mecaPERFO
conseiller mecaPERFO
Messages : 6847
Enregistré le : mardi 28 nov. - 19:37
Localisation : 99 - O'ahu,Hawai'i,EUA

Re: Assemblage/Calage cardan

Message par ALIKA »

Quelle marque ta noix avant?

Dans le doute, regarde le chanfrein interieur, celui des canelures femelles. Rentre le cote le plus prononce en premier. Si c`est identique, la face la plus plate vers le circlip.
Hawaiian Vanagon Subaru UN1: viewtopic.php?p=251641#251641
*Surf Now,Apocalypse later* Membre T3zone depuis 18/9/2003
Le WildVan TDI meca: viewtopic.php?t=11073
Avatar du membre
marco
Membre Actif
Membre Actif
Messages : 3418
Enregistré le : samedi 25 nov. - 15:50
Localisation : 26 - Drome

Re: Assemblage/Calage cardan

Message par marco »

Bonjour

Lobro
Avatar du membre
Seb589
Habitué
Habitué
Messages : 1869
Enregistré le : jeudi 14 juil. - 12:27
Localisation : 92-61

Re: Assemblage/Calage cardan

Message par Seb589 »

Bizard j'ai monté des gkn lobro en neuf et ils n'ont pas cette tete .
C'est les noix d'origine ? Ou acheté chez vag ?
T3 1,9 tdi-e de 1985
viewtopic.php?f=18&t=89942
Avatar du membre
marco
Membre Actif
Membre Actif
Messages : 3418
Enregistré le : samedi 25 nov. - 15:50
Localisation : 26 - Drome

Re: Assemblage/Calage cardan

Message par marco »

Je pense que c'est les noix d'origine.
Mais pas sûr
Avatar du membre
ALIKA
conseiller mecaPERFO
conseiller mecaPERFO
Messages : 6847
Enregistré le : mardi 28 nov. - 19:37
Localisation : 99 - O'ahu,Hawai'i,EUA

Re: Assemblage/Calage cardan

Message par ALIKA »

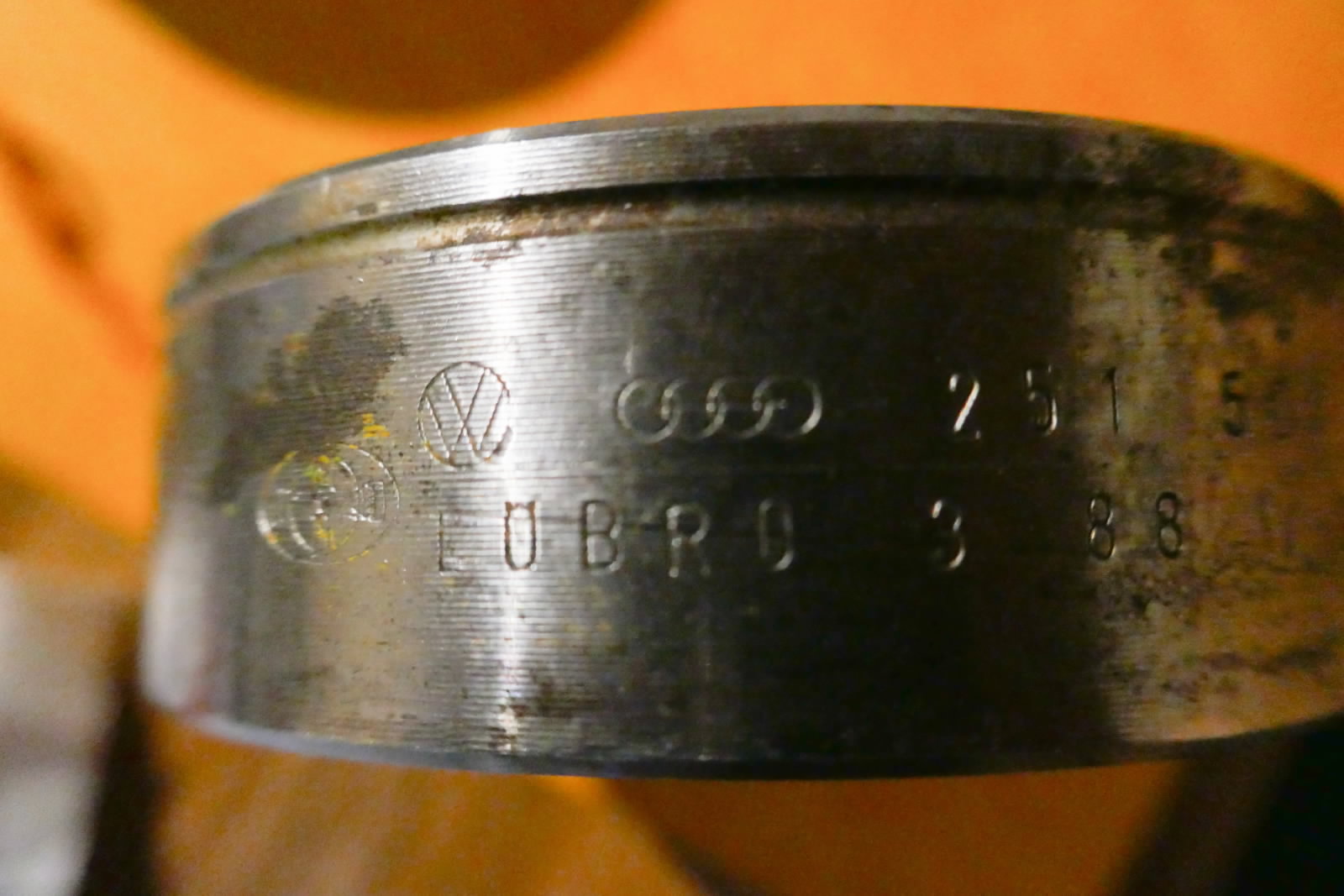

C`est d`origine, ya le logo vw.

C`est quoi la ref en 251 par curiosite?
Hawaiian Vanagon Subaru UN1: viewtopic.php?p=251641#251641
*Surf Now,Apocalypse later* Membre T3zone depuis 18/9/2003
Le WildVan TDI meca: viewtopic.php?t=11073
Avatar du membre
marco
Membre Actif
Membre Actif
Messages : 3418
Enregistré le : samedi 25 nov. - 15:50
Localisation : 26 - Drome

Re: Assemblage/Calage cardan

Message par marco »

ALIKA a écrit : mardi 10 sept. - 1:13 C`est d`origine, ya le logo vw.

C`est quoi la ref en 251 par curiosite?

251 501 331
Avatar du membre
ALIKA
conseiller mecaPERFO
conseiller mecaPERFO
Messages : 6847
Enregistré le : mardi 28 nov. - 19:37
Localisation : 99 - O'ahu,Hawai'i,EUA

Re: Assemblage/Calage cardan

Message par ALIKA »

marco a écrit : mardi 10 sept. - 18:11
ALIKA a écrit : mardi 10 sept. - 1:13 C`est d`origine, ya le logo vw.

C`est quoi la ref en 251 par curiosite?

251 501 331
C`est interessant de voir qu`il y a eu plusieurs ref pour ces noix en 100mm avec de tres petites differences. Desormais la noix 251598101 (211598101) est montee partout.

Une autre astuce pour la reassembler, regardes les traces d`usure dessus ;-)
Hawaiian Vanagon Subaru UN1: viewtopic.php?p=251641#251641
*Surf Now,Apocalypse later* Membre T3zone depuis 18/9/2003
Le WildVan TDI meca: viewtopic.php?t=11073
Avatar du membre
la_sardine
Membre d'Honneur
Membre d'Honneur
Messages : 6330
Enregistré le : mercredi 10 oct. - 19:44
Localisation : 13 - Le Rove

Re: Assemblage/Calage cardan

Message par la_sardine »

ALIKA a écrit : lundi 09 sept. - 8:43 Quelle marque ta noix avant?

Dans le doute, regarde le chanfrein interieur, celui des canelures femelles. Rentre le cote le plus prononce en premier. Si c`est identique, la face la plus plate vers le circlip.
Je viens de recevoir la noix montée... La rainure pour accueillir le soufflet est du même côté que le plat de l'étoile qui selon vous doit aller vers l'extérieur (côté circlip)... Ça ne colle pas...
Je vais quand même le montrer dans ce sens mais c'est bizarre...
Avatar du membre
la_sardine
Membre d'Honneur
Membre d'Honneur
Messages : 6330
Enregistré le : mercredi 10 oct. - 19:44
Localisation : 13 - Le Rove

Re: Assemblage/Calage cardan

Message par la_sardine »

Avatar du membre
KUB
Membre d'Honneur
Membre d'Honneur
Messages : 6898
Enregistré le : dimanche 27 janv. - 17:41
Localisation : 35 - Betton

Re: Assemblage/Calage cardan

Message par KUB »

Fais voir l'autre côté ?
Avatar du membre
la_sardine
Membre d'Honneur
Membre d'Honneur
Messages : 6330
Enregistré le : mercredi 10 oct. - 19:44
Localisation : 13 - Le Rove

Re: Assemblage/Calage cardan

Message par la_sardine »

KUB a écrit : jeudi 10 sept. - 14:03 Fais voir l'autre côté ?
Trop tard c'est posé...

De l'autre côté au niveau du soufflet c'est lisse (pas de rainure) et sur l'étoile le milieu ressort un peu comme la tienne.
Cyril cardon
Messages : 26
Enregistré le : samedi 21 juil. - 21:03
Localisation : 51120

Re: Assemblage/Calage cardan

Message par Cyril cardon »

Pour le montage des noix c est Rainures côté souflet. Si le montage était différent d un côté à l autre la référence de la pièce le serait également. Si tu as fais qu un côté je te conseil vivement de faire l autre...
Avatar du membre
la_sardine
Membre d'Honneur
Membre d'Honneur
Messages : 6330
Enregistré le : mercredi 10 oct. - 19:44
Localisation : 13 - Le Rove

Re: Assemblage/Calage cardan

Message par la_sardine »

Je n'ai fait qu'un côté d'un seul cardan. Les autres noix dont nickelles, pourquoi les changer ?

Nul part il est conseillé de changer les cardans par paires...
Avatar du membre
la_sardine
Membre d'Honneur
Membre d'Honneur
Messages : 6330
Enregistré le : mercredi 10 oct. - 19:44
Localisation : 13 - Le Rove

Re: Assemblage/Calage cardan

Message par la_sardine »

Côté intérieur c'est comme ça... Pour mavaya c'est intérieur aussi... Mais ça ne colle pas avec la rainure... M'enfin...
Cyril cardon
Messages : 26
Enregistré le : samedi 21 juil. - 21:03
Localisation : 51120

Re: Assemblage/Calage cardan

Message par Cyril cardon »

C juste un conseil... Si tu as roulé qlq temps avec une noix hs l autre a du encaisser! Pour le sens de montage, il n'y en a pas... Monte la de l autre côté dans ta logique ça sera différent. Le repère est juste la pour le souflet.
Avatar du membre
la_sardine
Membre d'Honneur
Membre d'Honneur
Messages : 6330
Enregistré le : mercredi 10 oct. - 19:44
Localisation : 13 - Le Rove

Re: Assemblage/Calage cardan

Message par la_sardine »

Cyril cardon a écrit : jeudi 10 sept. - 21:13 C juste un conseil... Si tu as roulé qlq temps avec une noix hs l autre a du encaisser! Pour le sens de montage, il n'y en a pas... Monte la de l autre côté dans ta logique ça sera différent. Le repère est juste la pour le souflet.
Yep! c'est un sage conseil.
Je n'ai pas roulé beaucoup, si j'ai fait 50 km avec ma noix foutue c'est le bout du monde.
J'ai vérifié l'autre noix, il n'y a pas de trace d'usure donc... ben je l'ai remontée lol

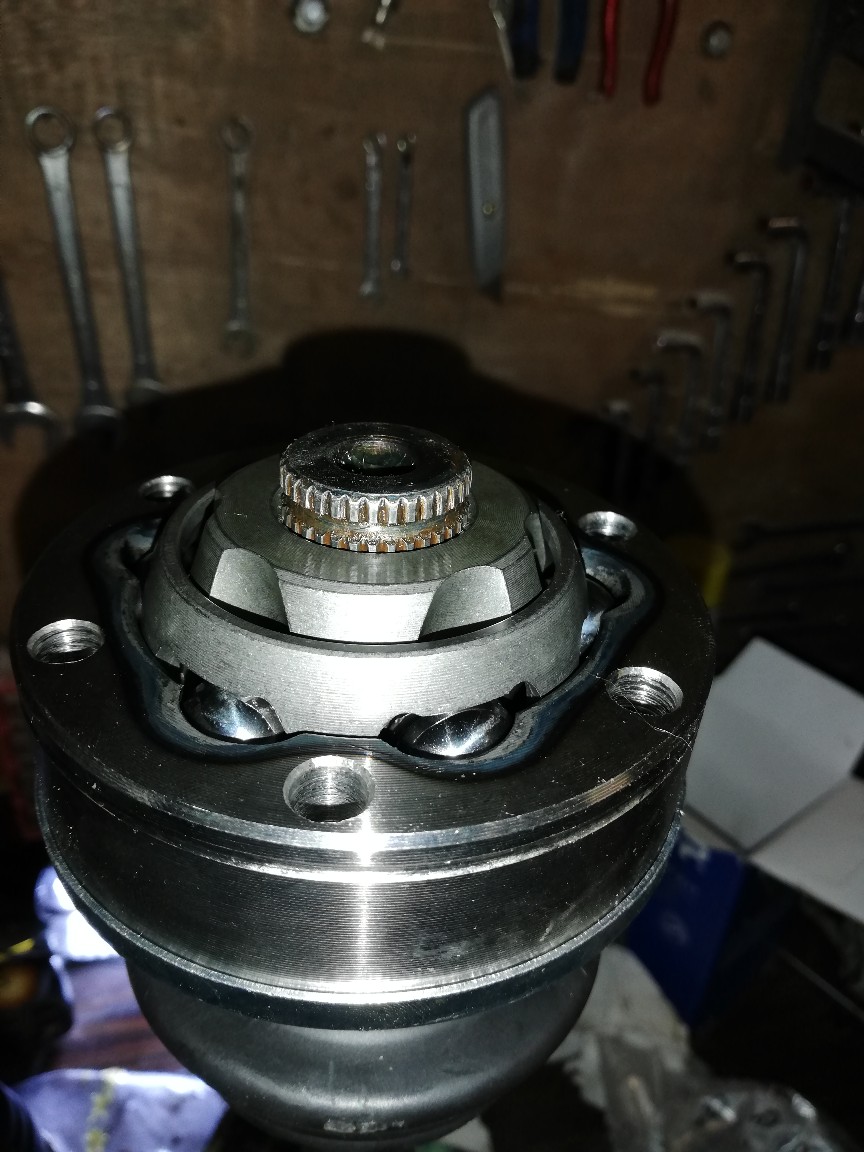

J'ai monté comme sur la photo que j'ai posté. Ca fonctionne très bien.

Je m'interrogeais juste sur le fait qu'à priori l'étoile est montée à l'envers d'origine... c'est bizarre quand même... Ou alors on se plante et le coté lisse va vers l'extérieur... mai en même temps ça va à l'encontre de la monte d'origine sur le camion... à s'arracher les cheuveux Yellow_Flash_Colorz_PDT_07 Yellow_Flash_Colorz_PDT_07 Yellow_Flash_Colorz_PDT_07
Répondre
